Průvodce výrobou skříně motoru z ocelových trubek pro kupující

A skříň motoru z ocelových trubek začíná život jako potrubí spíše než jako pevná tyč, což mění celou ekonomiku výroby válcového krytu motoru. Pro kupující provozující středně až velkoobjemové programy OEM tento výchozí bod často znamená menší úběr materiálu, rychlejší obráběcí cykly a konzistentnější tloušťku stěny u každé jednotky.

Konzistentní tloušťka stěny Snížený úběr materiálu Flexibilní střih délky Vysokoobjemová opakovatelnost

Proč Tube Stock mění výrobní matematiku

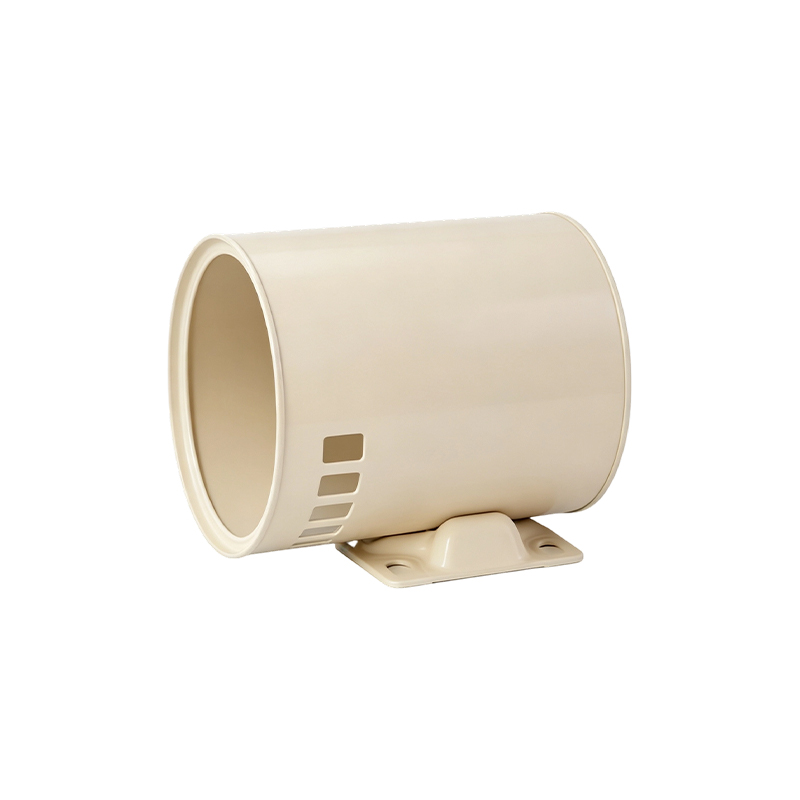

A skříň motoru z ocelových trubek je válcový kryt motoru vyrobený z ocelových trubek spíše než z masivní tyče, což mu dává přirozeně stejnoměrnou tloušťku stěny před zahájením řezání. Tato počáteční geometrie znamená, že CNC soustružení a vyvrtávání odstraňuje mnohem méně materiálu pro dosažení konečných rozměrů než obrábění ekvivalentního pouzdra z plného materiálu.

Pro kupující OEM, kteří objednávají stovky nebo tisíce jednotek, se tento rozdíl spojuje. Menší úběr materiálu znamená kratší doby cyklu, nižší opotřebení nástrojů a konzistentnější výsledky od první jednotky v dávce po poslední.

Čtyři výhody, které kupující získávají z trubkové konstrukce

Strukturální pevnost

Válcový tvar je ze své podstaty tuhý, odolává deformaci při vibracích a mechanickém zatížení.

Flexibilita délky

Trubkový materiál řeže na libovolnou požadovanou délku, což umožňuje jednomu dodavateli pokrýt celou řadu velikostí motorů.

Efektivita obrábění

Rovnoměrná počáteční tloušťka stěny zkracuje časy CNC cyklů oproti obrábění pevných materiálů.

Konzistence šarže

Opakovatelné rozměry trubek se promítají do opakovatelných hotových pouzder ve velkých výrobních sériích.

Ocelová trubka vs. litá ocel: Výběr výrobního postupu

Tube-Based

Těleso motoru z ocelových trubek

Efektivní pro válcové geometrie, konkurenceschopné náklady na opakovanou výrobu a dobře se hodí pro čerpadla, ventilátory a automatizační zařízení, kde tvar pouzdra zůstává jednoduchý.

Cast-Based

Skříň motoru z lité oceli

Vhodnější pro složité integrované geometrie s vlastnostmi, které by bylo nákladné obrábět z trubky, ačkoli náklady na nástroje jsou vyšší u maloobjemových zakázek.

Správná cesta závisí na složitosti pouzdra, objemu zakázky a na tom, jak velké části konečné geometrie lze dosáhnout soustružením a vrtáním oproti požadavku na integrovaný tvar odlitku.

Rozměrová konzistence trubky – kruhovitost, přímost a tloušťka stěny – určuje kvalitu konečného dílu více než téměř jakýkoli jiný jednotlivý vstup v procesu.

Kde se používají pouzdra z ocelových trubek

Průmyslová automatizační zařízení, včetně dopravníků a polohovacích systémů
Čerpadla a zařízení pro manipulaci s kapalinami vyžadující nepřetržité otáčení
Průmyslové ventilátory a dmychadla s dlouhými pracovními cykly
Dopravníkové systémy v továrnách, skladech a distribučních centrech
Zemědělská technika včetně čerpadel a ventilačních pohonů
Všeobecné průmyslové výrobní stroje s válcovými držáky motoru

Výrobní sekvence, krok za krokem

Výroba začíná kontrolou materiálu trubky, aby se potvrdil průměr, tloušťka stěny, přímost a kruhovitost před zahájením řezání. Trubka je poté nařezána na délku, jsou připraveny čelní plochy a CNC soustružení tvaruje vnější průměr, zatímco vnitřní vrtání vytváří otvor. Vrtání, závitování a obrábění drážek přidávají montážní a spojovací prvky, po nichž následuje odstranění otřepů, povrchová úprava a závěrečná kontrola pokrývající soustřednost, kruhovitost a celkové rozměry podle výkresu zákazníka.

Určení správného pouzdra z ocelové trubky

Nejprve ověřte velikost motoru, výkon, provozní rychlost a vystavení vibracím, protože ty určují minimální tloušťku stěny a průměr, který musí trubka poskytnout. Před zahájením výroby pak zajistěte vnější a vnitřní průměr trubky, tloušťku stěny, délku pouzdra a rozměrové tolerance v technickém výkresu.

Hodnocení dodavatele by se mělo zaměřit na spolehlivost získávání trubek a schopnost přesného vyvrtávání. Schopný skříň motoru z ocelových trubek výrobce by měl prokázat konzistentní kontrolu soustřednosti a tloušťky stěny napříč opakovanými šaržemi, nikoli pouze na jediném vzorku.

Často kladené otázky

Je skříň motoru z ocelových trubek levnější než litá skříň?

Pro jednoduché válcové geometrie a opakované objemy výroby jsou pouzdra na bázi trubek často nákladově efektivnější, protože eliminují náklady na odlévací nástroje.

Jaké specifikace trubek jsou pro skříně motoru nejdůležitější?

Konzistence tloušťky stěny, kruhovitost, přímost a soustřednost mají největší vliv na konečnou přesnost obrábění a lícování sestavy.

Zvládnou pouzdra z ocelových trubek složité montážní prvky?

Ano, vrtání, závitování a obrábění drážek může přidat montážní otvory a spojovací rozhraní poté, co je trubka uříznuta a otočena na požadovanou délku.

Omezuje konstrukce na bázi trubek možnosti délky pouzdra?

Ne, trubkový materiál lze řezat prakticky na jakoukoli požadovanou délku, takže je vhodný pro pokrytí široké škály velikostí motorů z jednoho materiálového zdroje.
